1. تعارف
Thank you for choosing the HOSHI EXO CINEMASTER 2 drone. This professional-grade drone features 5G WiFi FPV, a 3-axis gimbal with a 4K EIS camera, and GPS for stable and precise flight. This manual provides essential instructions for setup, operation, maintenance, and troubleshooting to ensure a safe and optimal flying experience. Please read this manual thoroughly before operating the drone.
Image 1.1: The EXO CINEMASTER 2 drone is designed for portability, fitting neatly into its dedicated carrying case.
2. پیکیج کے مشمولات
Ensure all items listed below are present in your package. If any components are missing or damaged, please contact customer support.
- 1 x CINEMASTER 2 Drone
- 1 ایکس ریموٹ کنٹرولر
- 4 x Propellers (spare)
- 1 x 11.4V 3200mAh LiPo Battery
- 1 x PD Charging Cable
- 1 ایکس USB چارجنگ کیبل
- 1 ایکس سکریو ڈرایور
- 1 x User Manual (Quick Start Guide + User Guide)
- 1 x Storage Bag (with EXO logo)

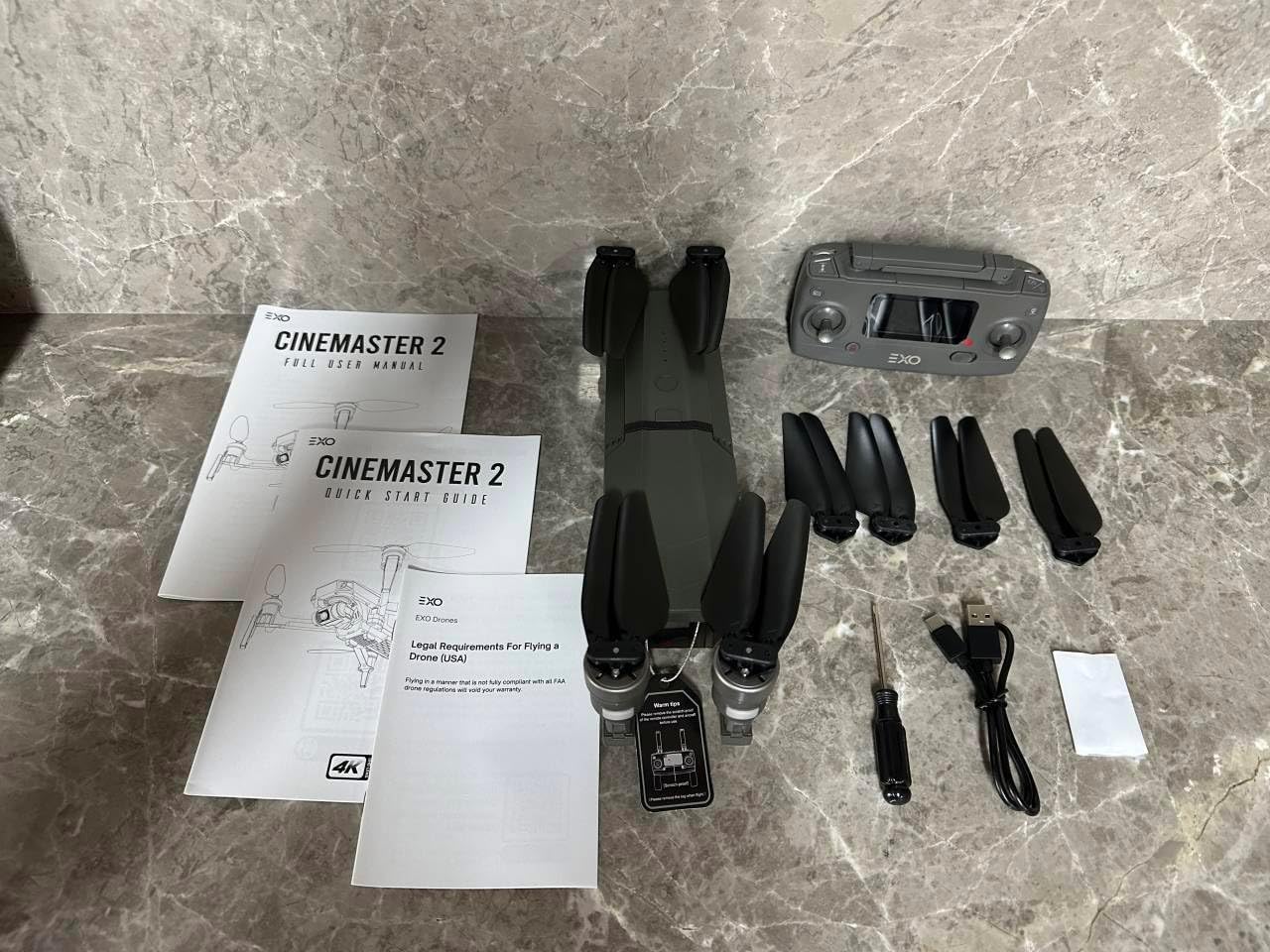

Image 2.1: Contents of the EXO CINEMASTER 2 drone package, including the drone, remote, battery, cables, and manuals.
3. سیٹ اپ
3.1 ڈرون کو کھولنا
- Place the drone on a flat, stable surface.
- Gently unfold the front arms first, then the rear arms, until they click into place.
- یقینی بنائیں کہ تمام پروپیلر محفوظ طریقے سے منسلک ہیں اور رکاوٹ سے پاک ہیں۔
3.2 بیٹری کی تنصیب اور چارجنگ
- Insert the 11.4V 3200mAh LiPo battery into the drone's battery compartment until it is securely latched.
- To charge the battery, connect the PD charging cable or USB charging cable to the battery and a compatible power source.
- Charging time is approximately 5.5 hours with a standard 5V 2A charger, or about 1 hour with a PD charger over 45W.
3.3 ریموٹ کنٹرولر سیٹ اپ
- Install 2 AA batteries into the remote controller.
- Extend the phone holder on the remote controller and securely mount your smartphone.
- Download and install the EXO drone application on your smartphone.
- Power on the remote controller, then power on the drone. Follow the app's instructions to connect your smartphone to the drone via 5G WiFi.
Image 3.1: The EXO CINEMASTER 2 drone features a 3-axis gimbal for stable 4K video capture.
4. آپریٹنگ ہدایات
4.1 پری فلائٹ چیک لسٹ
- یقینی بنائیں کہ ڈرون اور ریموٹ کنٹرولر کی بیٹریاں پوری طرح سے چارج ہیں۔
- کسی بھی نقصان یا رکاوٹ کے لیے پروپیلر چیک کریں۔
- Verify GPS signal strength (for outdoor flight) and optical flow positioning (for indoor flight).
- Ensure the drone app is connected and functioning correctly.
4.2 بنیادی فلائٹ کنٹرولز
The remote controller allows for precise manipulation of the drone's movement:
- بائیں چھڑی: Controls altitude (up/down) and yaw (turn left/right).
- دائیں چھڑی: Controls forward/backward movement and sideward flight (left/right).
- ایک اہم ٹیک آف/لینڈنگ: خودکار ٹیک آف یا لینڈنگ کے لیے نامزد بٹن کو دبائیں۔
4.3 Smart Flight Modes
The CINEMASTER 2 offers several intelligent flight modes for enhanced control and creative shots:
- مجھے فالو کریں: The drone will automatically follow the remote controller or a designated subject.
- دلچسپی کا مقام: The drone will circle a specified point, keeping it in the frame.
- ٹیپ فلائی: Tap a point on your screen, and the drone will fly to that location.
- آپٹیکل فلو پوزیشننگ: Provides stable hovering indoors or in areas with weak GPS signals.

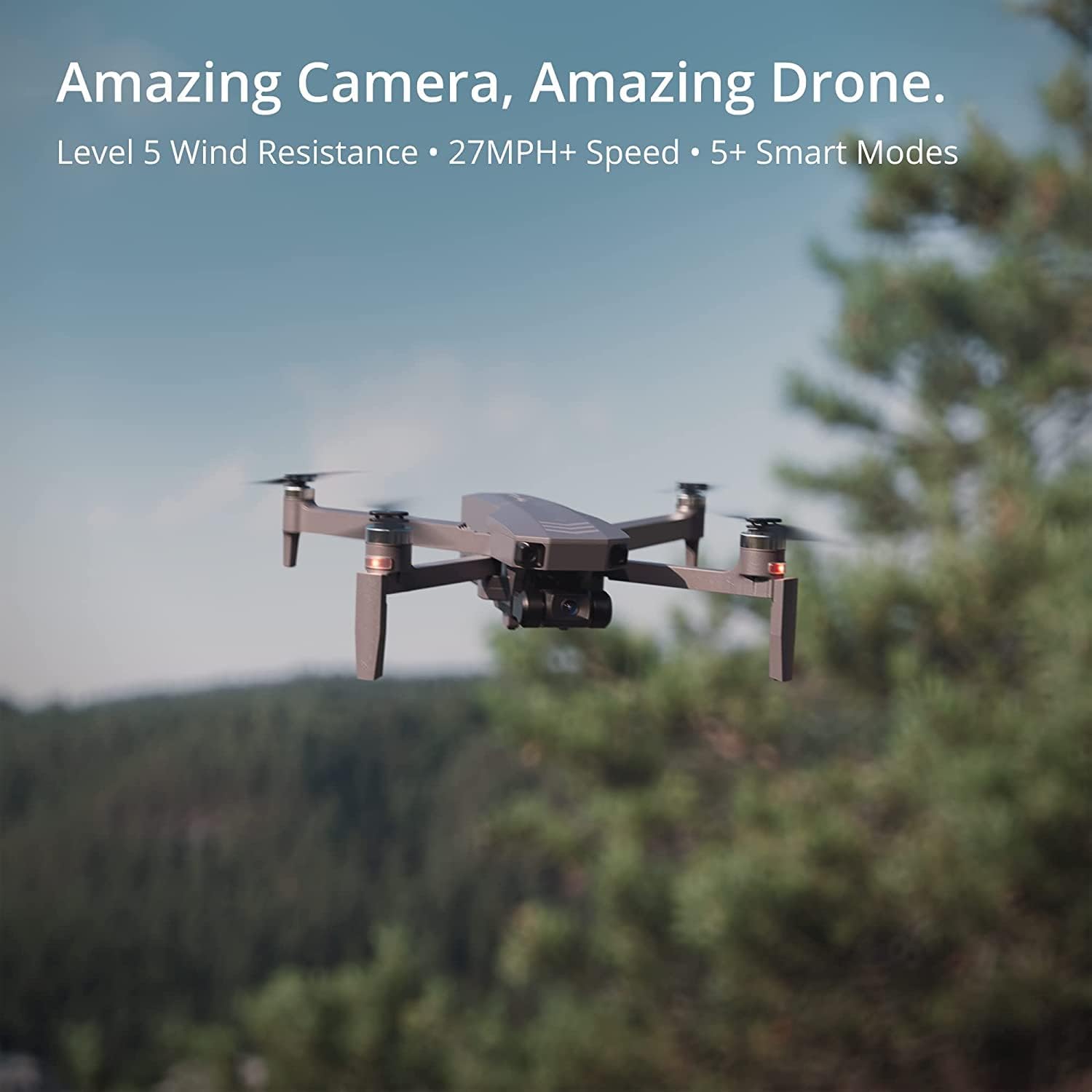

Image 4.1: The CINEMASTER 2 drone offers extended flight time and range for capturing vast landscapes.
Image 4.2: User-friendly controls and smart features make the CINEMASTER 2 accessible for various skill levels.
4.4 کیمرہ آپریشن
The integrated 4K EIS camera with a 3-axis gimbal provides high-quality aerial photography and videography.
- ویڈیو ریزولوشن: Up to 3840x2160@30fps.
- تصویر کی قرارداد: Up to 3840x2160.
- Image Transmission: Real-time 720P@30FPS video feed via 5G WiFi to your smartphone, with a range of up to 450m.
- ذخیرہ: Supports Micro SD cards (Class 10 or higher, up to 128GB, not included).
Image 4.3: The CINEMASTER 2 drone's advanced camera system captures stunning aerial footage.
5 دیکھ بھال
5.1 بیٹری کی دیکھ بھال
- Always use the provided charging cables and a compatible power adapter.
- بیٹری کو زیادہ چارج یا زیادہ ڈسچارج نہ کریں۔
- Store batteries in a cool, dry place away from direct sunlight and extreme temperatures (operating temperature: 5°C to 40°C).
- اگر لمبے عرصے تک ذخیرہ کر رہے ہیں تو، بیٹری کو تقریباً 50-60% تک چارج کریں۔
5.2 پروپیلر کا معائنہ اور تبدیلی
- Before each flight, inspect all propellers for cracks, bends, or other damage.
- Replace damaged propellers immediately using the provided screwdriver and spare propellers. Ensure correct propeller orientation (A and B types).
5.3 صفائی
- ڈرون کی باڈی اور کیمرے کے لینس کو صاف کرنے کے لیے نرم، خشک کپڑا استعمال کریں۔
- Avoid using liquid cleaners or solvents that could damage electronic components.
6 خرابیوں کا سراغ لگانا
This section addresses common issues you might encounter with your EXO CINEMASTER 2 drone.
| مسئلہ | ممکنہ وجہ | حل |
|---|---|---|
| ڈرون پاور آن نہیں ہوتا | بیٹری درست طریقے سے انسٹال یا ڈسچارج نہیں ہوئی ہے۔ | اس بات کو یقینی بنائیں کہ بیٹری پوری طرح سے چارج ہوئی ہے اور مناسب طریقے سے ڈالی گئی ہے۔ |
| No image transmission to phone | 5G WiFi not connected or weak signal. | Reconnect 5G WiFi. Ensure phone is within 450m range. Check app permissions. |
| ڈرون پرواز کے دوران اڑتا ہے۔ | GPS signal weak or compass not calibrated. | Fly in an open area with strong GPS. Calibrate compass as per app instructions. |
| مختصر پرواز کا وقت | Battery not fully charged or aged. | Fully charge battery. Consider replacing old batteries. |
| ریموٹ کنٹرولر جواب نہیں دے رہا ہے۔ | Low transmitter battery or not paired. | Replace AA batteries. Re-pair remote controller with drone. |
7. وضاحتیں
Detailed technical specifications for the HOSHI EXO CINEMASTER 2 drone.
- برانڈ: HOSHI
- ماڈل کا نام: CINEMASTER 2
- Quadcopter Expanded Size: 395 x 395 x 87 ملی میٹر
- Quadcopter Folded Size: 295 x 80 x 87 ملی میٹر
- Quadcopter Weight: 612 گرام (بشمول بیٹری)
- Max. Ascent Speed: 3 میٹر فی سیکنڈ
- Max. Descent Speed: 2 میٹر فی سیکنڈ
- Max. Flight Speed: 40 کلومیٹر فی گھنٹہ
- زیادہ سے زیادہ پرواز کا وقت: 28 منٹ
- Max. Altitude Limit: 120 میٹر
- Wind Resistance Level: <4 level
- Max. Flight Distance: >600 میٹر
- Hovering Accuracy Range (Vertical): 0.3 m (indoor), 0.5 m (outdoor)
- Hovering Accuracy Range (Horizontal): 0.3 m (indoor), 1.5 m (outdoor)
- موٹر: 2204 1000KV Brushless Motor
- ESC: 12A برش کے بغیر
- Integrated Positioning Sensor: GPS/Optical Flow/Barometer
- کیمرہ: 4K EIS 5G WiFi Camera
- مؤثر پکسلز: 4K
- Max. Transmission Frame Rate: 720P@30FPS
- ویڈیو ٹرانسمیشن سسٹم: 5G WIFI (802.11.ac)
- Image Transmission Range: 450 میٹر
- لینس زاویہ: 120°
- یپرچر: f/2.0
- فوکل کی لمبائی: 2.96 ملی میٹر
- سینسر: 1/3 انچ CMOS
- Local Video Frame Rate: 3840x2160@30fps, 1080P@60fps
- File سسٹم: FAT32
- شٹر سپیڈ: 1 / 30s-1 / 10000s
- آئی ایس او کی حد: 100 - 3200 (Video/Photo)
- Gimbal: 3-axis Coreless
- Pitch Adjustment Range: 0° سے -90°
- Roll Servo Range: -30° سے 30°
- Yaw Servo Range: -30° سے 30°
- زیادہ سے زیادہ تصویر کی قرارداد: 3840x2160
- زیادہ سے زیادہ ویڈیو کی قرارداد: 3840x2160
- تائید شدہ SD کارڈ: Micro SD Card Class 10 and above (not included), Max. 128GB
- بیٹری کی قسم: 11.4V 3200mAh لیپ
- بیٹری کا وزن: 204 گرام
- چارج کرنے کا وقت: Approx. 5.5 h (5V 2A), Approx. 1 h (PD charger >45W)
- ریموٹ کنٹرول فریکوئنسی: 2.4 جی
- Max. Remote Control Distance: >800 میٹر
- ٹرانسمیٹر بیٹری: 2 * اے اے۔
- Transmitter Usage Time: تقریبا. 12 ہ
8. وارنٹی اور سپورٹ
The HOSHI EXO CINEMASTER 2 drone comes with a standard manufacturer's warranty. For specific warranty terms and conditions, please refer to the warranty card included in your package or contact HOSHI customer service.
کسٹمر سپورٹ
For technical assistance, troubleshooting, or inquiries regarding your drone, please contact HOSHI customer support through their official webسائٹ یا آپ کی مصنوعات کی دستاویزات میں فراہم کردہ رابطے کی معلومات۔
