سن فورس 50232 30 واٹ فولڈنگ سولر پینل یوزر مینوئل

1. تعارف

یہ کتابچہ آپ کے سن فورس 50232 30 واٹ فولڈنگ سولر پینل کے محفوظ اور موثر استعمال کے لیے ضروری ہدایات فراہم کرتا ہے۔ اس پروڈکٹ کو مختلف ایپلی کیشنز کے لیے ایک پورٹیبل اور قابل اعتماد پاور سورس فراہم کرنے کے لیے ڈیزائن کیا گیا ہے، بشمول دور دراز مقامات پر یا سفر کے دوران 12V بیٹریوں کو چارج کرنا۔ یونٹ کی مناسب فعالیت اور لمبی عمر کو یقینی بنانے کے لیے براہ کرم تنصیب اور آپریشن سے پہلے اس دستی کو اچھی طرح پڑھیں۔

2. پروڈکٹ ختمview

2.1 اجزاء

سن فورس 50232 فولڈنگ سولر پینل سسٹم میں درج ذیل اہم اجزاء شامل ہیں:

• دو 15 واٹ کے بے ساختہ سولر پینلز، پورٹیبلٹی کے لیے جکڑے ہوئے ہیں۔
• مربوط 7 Amp اپنی بیٹری کو زیادہ چارج ہونے سے بچانے کے لیے کنٹرولر کو چارج کریں۔
• زیادہ سے زیادہ پینل پوزیشننگ کے لیے ایڈجسٹ سپورٹ بریکٹ۔
• مختلف کنکشن لوازمات: بیٹری clamps، CLA (سگریٹ لائٹر اڈاپٹر) اڈاپٹر، اور پیچ۔

2.2 کلیدی خصوصیات

• 30 واٹ آؤٹ پٹ: کل 30 واٹ پاور فراہم کرتا ہے (دو 15 واٹ پینل)۔
• فولڈنگ ڈیزائن: آسان نقل و حمل اور اسٹوریج کے لئے کمپیکٹ اور پورٹیبل۔
• بے ترتیب شمسی خلیات: ابر آلود موسم سمیت تمام دن کی روشنی کے حالات میں مؤثر طریقے سے کام کرنے کے لیے ڈیزائن کیا گیا ہے۔
• پائیدار تعمیر: لمبی عمر بڑھانے کے لیے ایک مضبوط ایلومینیم فریم کو نمایاں کرتا ہے۔
• ورسٹائل ایپلی کیشنز: آٹوموبائل، RVs، کشتیوں، ٹریکٹرز، الیکٹرک گیٹ اوپنرز، برقی باڑ، اور بیرونی روشنی کے نظام میں 12V بیٹریاں چارج کرنے کے لیے موزوں ہے۔

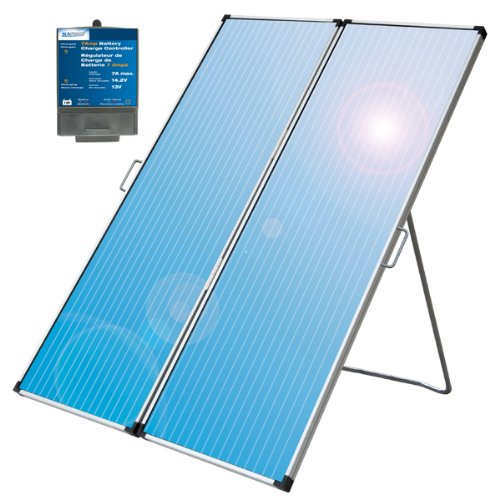

تصویر 1: سن فورس 50232 30 واٹ کا فولڈنگ سولر پینل جس میں 7 شامل ہیں Amp چارج کنٹرولر۔

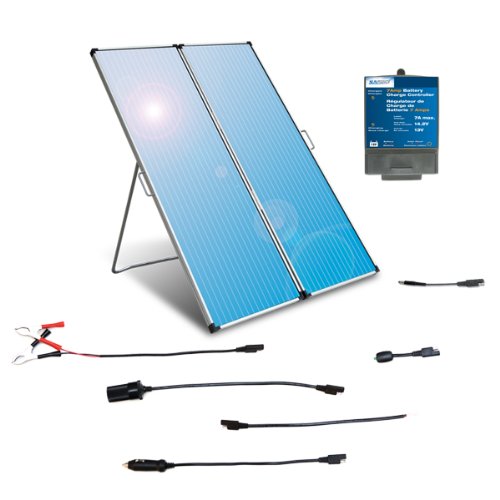

تصویر 2: سن فورس 50232 فولڈنگ سولر پینل کو کنکشن کے لوازمات کی مکمل رینج کے ساتھ دکھایا گیا ہے، بشمول بیٹری CLamps اور CLA اڈاپٹر۔

3. حفاظتی معلومات

سولر پینل یا منسلک آلات کو چوٹ اور نقصان سے بچنے کے لیے درج ذیل حفاظتی احتیاطی تدابیر پر عمل کریں:

• بیٹریوں کے ساتھ کام کرتے وقت ہمیشہ مناسب آنکھوں کا تحفظ پہنیں۔
• بیٹریاں چارج کرتے وقت مناسب وینٹیلیشن کو یقینی بنائیں، کیونکہ وہ دھماکہ خیز گیسیں خارج کر سکتی ہیں۔
• سولر پینل یا چارج کنٹرولر کو الگ کرنے یا اس میں ترمیم کرنے کی کوشش نہ کریں۔
• سولر پینل کو کھلی آگ یا گرمی کے ذرائع سے دور رکھیں۔
• سولر پینل کی سطح کو تیز دھار چیزوں سے چھونے سے گریز کریں۔
• یقینی بنائیں کہ تمام کنکشن محفوظ ہیں اور بیٹری یا چارج کنٹرولر کو پہنچنے والے نقصان کو روکنے کے لیے درست قطبیت کا مشاہدہ کیا گیا ہے (مثبت سے مثبت، منفی سے منفی)۔
• یہ پروڈکٹ صرف 12V بیٹری سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ دوسری جلد سے متصل نہ ہوں۔tagای سسٹمز۔

4. سیٹ اپ اور انسٹالیشن

4.1 پینل کو کھولنا اور پوزیشن دینا

1. دونوں سولر پینلز کو احتیاط سے کھولیں۔
2. پینل کے پچھلے حصے پر مربوط سپورٹ بریکٹ کو بڑھائیں۔
3. سولر پینل کو ایسی جگہ پر رکھیں جہاں دن بھر زیادہ سے زیادہ براہ راست سورج کی روشنی حاصل ہو۔ بہترین کارکردگی کے لیے، پینل کو سورج کی طرف زاویہ دیں۔
4. اس بات کو یقینی بنائیں کہ پینل مستحکم ہے اور ہوا یا حادثاتی رابطے سے اسے آسانی سے نہیں گرایا جائے گا۔

4.2 چارج کنٹرولر اور بیٹری کو جوڑنا

7 Amp چارج کنٹرولر آپ کی 12V بیٹری کو زیادہ چارج ہونے سے بچانے کے لیے ضروری ہے۔ یہ والیوم کو منظم کرتا ہے۔tage اور کرنٹ سولر پینل سے بیٹری تک۔

تصویر 3: کلوز اپ view آف دی سن فورس 7 Amp بیٹری چارج کنٹرولر، 'چارج' اور 'چارجنگ' کے اشارے دکھا رہا ہے۔

1. سب سے پہلے چارج کنٹرولر کو بیٹری سے جوڑیں: فراہم کردہ بیٹری کا استعمال کرتے ہوئے clamps یا CLA اڈاپٹر، چارج کنٹرولر کو اپنی 12V بیٹری سے جوڑیں۔ درست قطبیت کو یقینی بنائیں: سرخ سے مثبت (+)، سیاہ سے منفی (-)۔ کنٹرولر پر 'چارج' یا 'چارجنگ' اشارے روشن ہو سکتے ہیں۔
2. سولر پینل کو چارج کنٹرولر سے جوڑیں: سولر پینل سے آؤٹ پٹ کیبل کو 7 پر نامزد ان پٹ پورٹ میں لگائیں۔ Amp چارج کنٹرولر۔
3. ایک بار منسلک ہونے کے بعد، چارج کنٹرولر شمسی پینل سے بیٹری تک بجلی کے بہاؤ کو منظم کرنا شروع کر دے گا۔

اہم: شمسی پینل کو کنٹرولر سے جوڑنے سے پہلے ہمیشہ چارج کنٹرولر کو بیٹری سے جوڑیں۔ الٹ ترتیب میں منقطع کریں: پہلے سولر پینل، پھر بیٹری۔

5. آپریٹنگ ہدایات

سن فورس 50232 سولر پینل ایک بار درست طریقے سے سیٹ اپ اور 12V بیٹری سسٹم سے منسلک ہونے کے بعد خود بخود کام کرتا ہے۔

• دن کی روشنی کا آپریشن: بے ساختہ شمسی خلیوں کو دن کی روشنی کے تمام حالات میں بجلی پیدا کرنے کے لیے ڈیزائن کیا گیا ہے، بشمول ابر آلود دن۔ تاہم، براہ راست سورج کی روشنی سب سے زیادہ چارج کرنے کی کارکردگی پیدا کرے گی۔
• چارج اشارے: 7 پر اشارے کی روشنی کی نگرانی کریں۔ Amp چارج کنٹرولر۔ ایک 'چارج' لائٹ بتاتی ہے کہ بیٹری کو پاور ڈیلیور کی جا رہی ہے، جب کہ 'چارجڈ' لائٹ بتاتی ہے کہ بیٹری فل ہے اور کنٹرولر اسے سنبھال رہا ہے۔
• بیٹری کی بحالی: چارج کنٹرولر آپ کی بیٹری کی لمبی عمر کو یقینی بناتے ہوئے زیادہ چارج ہونے سے روکتا ہے۔ جب بیٹری بھر جائے گی تو یہ خود بخود چارج ہونا بند کر دے گا اور جب والیومtage قطرے.

6 دیکھ بھال

سن فورس 50232 فولڈنگ سولر پینل کو بڑی حد تک دیکھ بھال کے بغیر ڈیزائن کیا گیا ہے۔ تاہم، وقتاً فوقتاً جانچ اور صفائی بہترین کارکردگی کو یقینی بنا سکتی ہے:

• صفائی: سولر پینلز کی سطح کو نرم سے باقاعدگی سے صاف کریں، ڈیamp دھول، گندگی، یا ملبہ ہٹانے کے لیے کپڑا جو جمع ہو سکتا ہے اور کارکردگی کو کم کر سکتا ہے۔ کھرچنے والے کلینر یا سخت کیمیکل استعمال نہ کریں۔
• رابطے: وقتاً فوقتاً تمام برقی کنکشنز (پینل سے کنٹرولر، کنٹرولر سے بیٹری) کا معائنہ کریں تاکہ یہ یقینی بنایا جا سکے کہ وہ صاف، محفوظ اور سنکنرن سے پاک ہیں۔
• ذخیرہ: استعمال میں نہ ہونے پر، پینل کو فولڈ کریں اور اسے انتہائی درجہ حرارت اور براہ راست سورج کی روشنی سے دور خشک، محفوظ جگہ پر محفوظ کریں۔

7 خرابیوں کا سراغ لگانا

اگر آپ کا سولر پینل سسٹم توقع کے مطابق کارکردگی کا مظاہرہ نہیں کر رہا ہے، تو درج ذیل ٹربل شوٹنگ گائیڈ سے مشورہ کریں:

8. وضاحتیں

9. وارنٹی اور سپورٹ

9.1 وارنٹی کی معلومات

سن فورس 50232 30 واٹ فولڈنگ سولر پینل ایک کے ساتھ آتا ہے۔ 5 سال کی وارنٹی خریداری کی تاریخ سے. یہ وارنٹی عام استعمال کے تحت مواد اور کاریگری میں نقائص کا احاطہ کرتی ہے۔ وارنٹی کے دعووں کے لیے براہ کرم اپنی خریداری کا ثبوت اپنے پاس رکھیں۔

9.2 کسٹمر سپورٹ

تکنیکی مدد، وارنٹی پوچھ گچھ، یا متبادل پرزہ جات خریدنے کے لیے، براہ کرم سن فورس کسٹمر سپورٹ سے رابطہ کریں۔ آفیشل سن فورس سے رجوع کریں۔ webموجودہ رابطے کی معلومات کے لیے سائٹ یا مصنوعات کی پیکیجنگ۔
