Lindby Eddie Outdoor Wall Light (Model 9630001)

1. پروڈکٹ ختمview

The Lindby Eddie Outdoor Wall Light is a vintage-style fixture designed for outdoor use. It features a robust construction with an IP44 rating, ensuring protection against splashing water, making it suitable for various outdoor environments such as patios, gardens, and entrance areas. This light uses a single E27 bulb (not included) and supports dimmable bulbs up to 60W.

تصویر 1.1: سامنے view of the Lindby Eddie Outdoor Wall Light. The fixture features a rust-brown finish and a clear glass globe shade.

2. حفاظتی معلومات

براہ کرم تنصیب اور استعمال سے پہلے ان حفاظتی ہدایات کو احتیاط سے پڑھیں۔ ان ہدایات پر عمل کرنے میں ناکامی کے نتیجے میں برقی جھٹکا، آگ، یا دیگر خطرات ہو سکتے ہیں۔

• پیشہ ورانہ تنصیب کی سفارش کی جاتی ہے: Installation of this electrical product should be performed by a qualified electrician in accordance with all local and national electrical codes.
• بجلی کا کنکشن: Always disconnect power at the main circuit breaker or fuse box before attempting any installation, maintenance, or bulb replacement.
• والیومtage: بجلی کی فراہمی والیوم کو یقینی بنائیںtage فکسچر کی ضروریات (230 وولٹ) سے میل کھاتا ہے۔
• بلب کی قسم: Use only E27 bulbs with a maximum wattage of 60W. Do not exceed the recommended wattage.
• IP44 درجہ بندی: This fixture is rated IP44 for protection against splashing water. It is suitable for outdoor use but should not be submerged in water.
• ہینڈلنگ: ٹوٹنے سے بچنے کے لیے شیشے کے اجزاء کو احتیاط سے ہینڈل کریں۔

3. پیکیج کے مشمولات

تنصیب شروع کرنے سے پہلے تصدیق کریں کہ تمام اجزاء موجود ہیں:

• Lindby Eddie Outdoor Wall Light fixture (main body, shade, glass globe)
• بڑھتے ہوئے بریکٹ
• بڑھتے ہوئے ہارڈویئر (پیچ، وال پلگ)
• ہدایات دستی (یہ دستاویز)

Note: E27 bulb is not included and must be purchased separately.

4. مطلوبہ اوزار

عام طور پر تنصیب کے لیے درج ذیل ٹولز کی ضرورت ہوتی ہے۔

• سکریو ڈرایور (فلپس سر)
• Drill with appropriate drill bit for wall plugs
• پنسل
• پیمائش کرنے والا ٹیپ
• تار عریاں ہوجانے والے
• برقی ٹیپ (اختیاری)
• حفاظتی شیشے

5. تنصیب کی ہدایات

1. پاور آف کریں: Before starting, ensure the power supply to the installation area is completely turned off at the main circuit breaker or fuse box. Verify with a voltagای ٹیسٹر
2. بڑھتے ہوئے سطح کو تیار کریں: Remove the mounting bracket from the light fixture. Position the mounting bracket on the desired wall location and mark the drilling points with a pencil.


تصویر 5.1: پیچھے view of the fixture's backplate, indicating mounting points for wall attachment.

3. Drill Holes and Mount Bracket: Drill holes at the marked points. Insert wall plugs if necessary. Secure the mounting bracket to the wall using the provided screws.
4. بجلی کے کنکشن بنائیں: Carefully connect the electrical wires from your wall to the corresponding wires on the light fixture. Typically, this involves connecting live (L), neutral (N), and earth (E) wires. Ensure all connections are secure and insulated. Refer to local electrical codes for proper wiring.

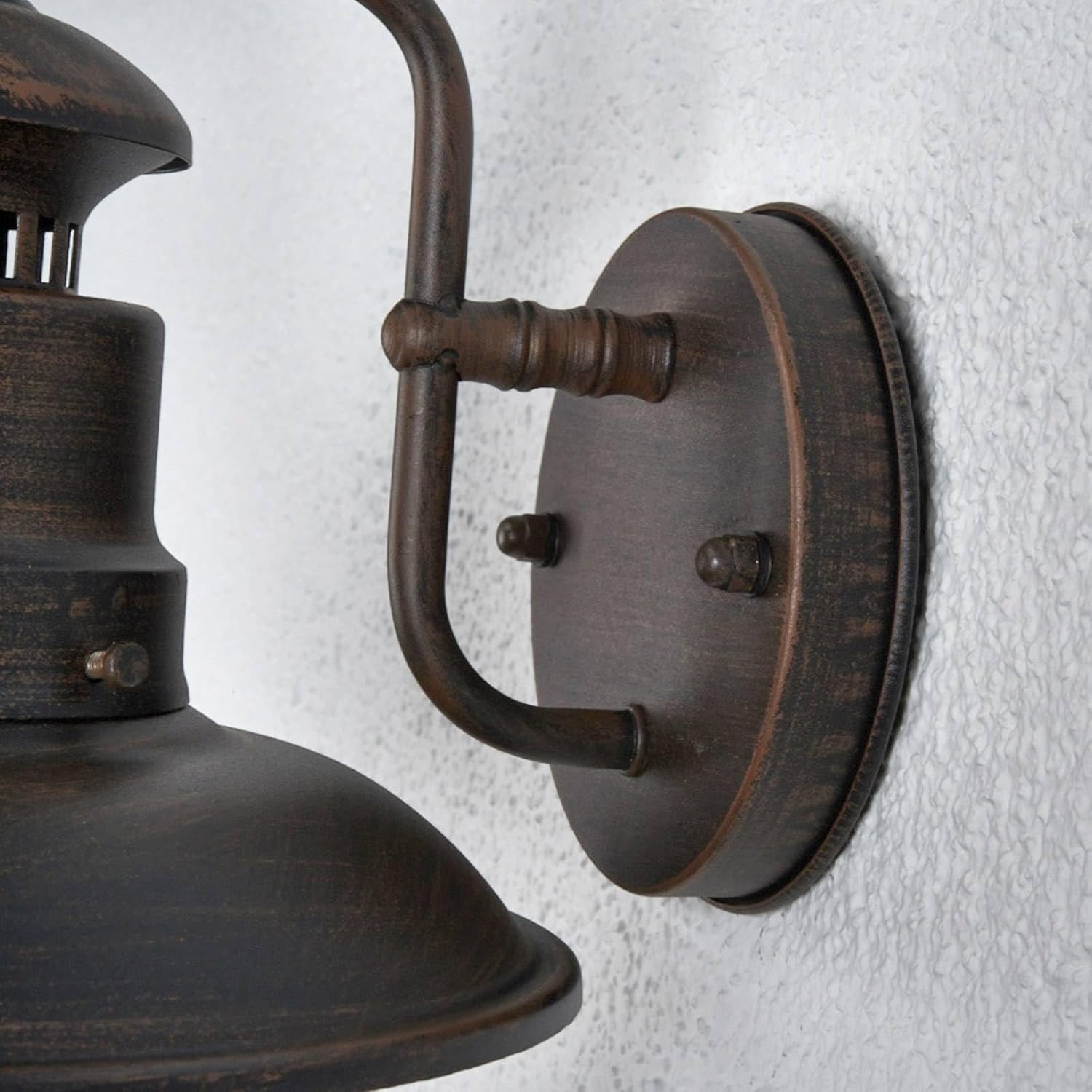

تصویر 5.2: سائیڈ view of the light fixture, showing the arm connecting to the wall mount, where electrical connections are made.

5. Attach Fixture Body: Carefully align the light fixture body with the mounted bracket and secure it using the provided screws or fasteners. Ensure a tight seal against the wall to maintain the IP44 rating.
6. بلب انسٹال کریں: Insert an E27 bulb (max 60W) into the lamp ہولڈر
7. شیشے کا شیڈ منسلک کریں: Carefully place the clear glass globe shade onto the fixture. Secure it using the retaining screws. اہم: Tighten these screws gently and evenly to avoid cracking the glass. Do not overtighten.

Image 5.3: Close-up of the screw mechanism used to secure the glass shade. Ensure even and gentle tightening.
8. بجلی کی بحالی: Once installation is complete and all components are securely in place, restore power at the main circuit breaker.

6. آپریٹنگ ہدایات

The Lindby Eddie Outdoor Wall Light operates via your standard wall switch. Simply toggle the switch to turn the light on or off.

• آن/آف: روشنی کو کنٹرول کرنے کے لیے منسلک وال سوئچ کا استعمال کریں۔
• ڈممنگ: If you have installed a dimmable E27 bulb and connected the fixture to a compatible dimmer switch (not included), you can adjust the light intensity.

Image 6.1: The Lindby Eddie Outdoor Wall Light illuminated, demonstrating its operational state.

7 دیکھ بھال

• صفائی: To clean the fixture, ensure the power is off. Wipe with a soft, damp کپڑا کھرچنے والے کلینر یا سالوینٹس کا استعمال نہ کریں، کیونکہ یہ ختم یا شیشے کو نقصان پہنچا سکتے ہیں۔
• بلب کی تبدیلی: Always turn off the power before replacing the bulb. Allow the old bulb to cool completely before removing it. Unscrew the glass globe carefully, replace the E27 bulb (max 60W), and reattach the glass globe, ensuring it is securely but gently fastened.
• معائنہ: Periodically inspect the fixture for any signs of wear, damage, or loose connections. If any issues are found, disconnect power and consult a qualified electrician.

8 خرابیوں کا سراغ لگانا

9. وضاحتیں

Image 9.1: Dimensions of the Lindby Eddie Outdoor Wall Light.

10. وارنٹی اور سپورٹ

For warranty information or technical support, please refer to the retailer where the product was purchased or visit the official Lindby webسائٹ وارنٹی کے دعووں کے لیے اپنی خریداری کا ثبوت رکھیں۔
