1. تعارف
Thank you for choosing the VEVOR 60L Oil-Free Air Compressor. This manual provides essential information for the safe operation, maintenance, and troubleshooting of your new air compressor. Please read this manual thoroughly before use and retain it for future reference.
This oil-free air compressor is designed for a variety of applications, including tire inflation, automotive repair, spray painting, and woodworking. Its robust design and quiet operation make it suitable for both professional and DIY tasks.
2. حفاظتی ہدایات
انتباہ: ان حفاظتی ہدایات پر عمل کرنے میں ناکامی کے نتیجے میں شدید چوٹ یا املاک کو نقصان پہنچ سکتا ہے۔
- ہمیشہ مناسب ذاتی حفاظتی سامان پہنیں، بشمول حفاظتی شیشے، سماعت سے تحفظ، اور دستانے۔
- Ensure the compressor is placed on a stable, level surface in a well-ventilated area.
- کمپریسر کو گیلے یا ڈی میں نہ چلائیں۔amp حالات، یا آتش گیر مائعات یا گیسوں کے قریب۔
- Before performing any maintenance or adjustments, always disconnect the power supply and release all air pressure from the tank.
- کبھی بھی کمپریسڈ ہوا کو اپنے یا دوسروں پر مت لگائیں۔
- Regularly inspect the power cord, air hose, and all connections for damage. Replace damaged parts immediately.
- Do not modify the compressor or its components. Use only genuine VEVOR replacement parts.
- بچوں اور غیر مجاز اہلکاروں کو آپریٹنگ ایریا سے دور رکھیں۔
3. پیکیج کے مشمولات
پیک کھولنے پر، براہ کرم تصدیق کریں کہ نیچے دی گئی تمام اشیاء موجود ہیں اور بغیر کسی نقصان کے:
- 1 x VEVOR 60L Oil-Free Air Compressor
- 1 ایکس صارف دستی
- 2 x G1/2 Air Filters with Plastic Shell
- 2 ایکس فٹ پیڈ
- 2 x 6-inch Wheels
4. سیٹ اپ
Follow these steps to set up your air compressor before initial use:
- پیک کھولنا: کمپریسر کو اس کی پیکیجنگ سے احتیاط سے ہٹا دیں۔ شپنگ کے کسی بھی نقصان کا معائنہ کریں۔
- Attach Wheels and Foot Pads: Securely attach the two 6-inch wheels to the designated axle points on one side of the tank. Install the two rubber foot pads on the opposite side to ensure stability.
- Install Air Filters: Screw the two G1/2 air filters into the air intake ports on the motor assembly. Ensure they are hand-tightened.
- پوزیشننگ: Place the compressor on a firm, level surface with adequate ventilation around it.
- الیکٹریکل کنکشن: بجلی کی ہڈی کو صحیح والیوم کے ساتھ گراؤنڈ برقی آؤٹ لیٹ سے جوڑیں۔tage (220V AC)۔
- Initial Run (Break-in): Before connecting any air tools, open the tank drain valve (usually located at the bottom of the tank) and run the compressor for approximately 15-20 minutes. This helps to break in the motor and piston rings. Close the drain valve after this initial run.
شکل 4.1: سامنے کی طرف view of the VEVOR 60L oil-free air compressor, displaying its robust black tank, the dual motor assembly, control panel with pressure gauges, and sturdy wheels for easy movement and positioning.
5. آپریٹنگ ہدایات
Once the compressor is set up, follow these steps for operation:
- پاور آن: Ensure the power switch is in the 'OFF' position. Plug the compressor into a suitable power outlet. Turn the power switch to 'ON'. The compressor will start to build pressure.
- پریشر ایڈجسٹمنٹ: The compressor features a pressure regulator. Turn the regulator knob clockwise to increase output pressure and counter-clockwise to decrease it. Monitor the output pressure gauge to set the desired working pressure for your air tool.
- کنیکٹنگ ایئر ٹولز: Attach your air hose to the quick-connect coupler on the compressor. Then, connect your air tool to the other end of the hose.
- آپریشن: Begin using your air tool. The compressor will cycle on and off automatically to maintain the set pressure in the tank.
- بجلی بند: When finished, turn the power switch to 'OFF'. Disconnect the air tool and hose.
- نمی نکالنا: Always drain moisture from the air tank after each use to prevent rust and prolong the tank's life. Slowly open the drain valve at the bottom of the tank until all air and moisture are expelled. Close the valve tightly afterward.
Figure 5.1: This composite image showcases the wide range of applications for the VEVOR air compressor, including inflating tires, performing automotive repairs, spray painting, and powering nail guns for woodworking projects, highlighting its versatility with multiple air tools.
Figure 5.2: This image shows the VEVOR air compressor in action, providing compressed air to a nail gun for a woodworking task, illustrating its utility in various DIY and professional applications.
6 دیکھ بھال
Regular maintenance ensures optimal performance and extends the life of your air compressor.
- روزانہ: Drain moisture from the air tank.
- Weekly/After 20 Hours of Use: Inspect air filters. Clean or replace if dirty or clogged. Dirty filters can reduce compressor efficiency and lifespan.
- Monthly/After 50 Hours of Use: Check all fasteners and connections for tightness. Inspect the power cord and air hose for wear or damage.
- عمومی صفائی: Keep the compressor clean and free of dust and debris. Use a dry cloth to wipe down surfaces. Do not use solvents or harsh chemicals.
Figure 6.1: This diagram highlights the compressor's fast inflation capability and details the durable air intake hose, constructed with high-temperature resistant silicone and an outer layer of braided stainless steel mesh for enhanced protection and longevity. Regular inspection of these components is crucial for maintenance.
7 خرابیوں کا سراغ لگانا
عام مسائل اور ان کے حل کے لیے اس سیکشن کو دیکھیں:
| مسئلہ | ممکنہ وجہ | حل |
|---|---|---|
| کمپریسر شروع نہیں ہوتا ہے۔ | بجلی نہیں، ٹرپڈ سرکٹ بریکر، ناقص سوئچ | پاور کنکشن چیک کریں، بریکر کو دوبارہ ترتیب دیں، اگر سوئچ خراب ہے تو سروس سے رابطہ کریں۔ |
| کم ہوا کا دباؤ / آہستہ دباؤ کی تعمیر | Air leak, clogged air filter, worn piston rings | Check for leaks (use soapy water), clean/replace air filter, contact service for internal issues. |
| ضرورت سے زیادہ شور یا کمپن | Loose components, uneven surface, motor issue | Tighten all fasteners, ensure compressor is on a level surface, contact service if motor issue. |
| حفاظتی والو سے ہوا کا اخراج | Tank pressure too high, faulty safety valve | Ensure pressure regulator is set correctly. If pressure is not excessively high, safety valve may be faulty and needs replacement by qualified personnel. |
اگر آپ کو مسائل کا سامنا کرنا پڑتا ہے جو یہاں درج نہیں ہے یا اگر تجویز کردہ حل مسئلہ کو حل نہیں کرتے ہیں، تو براہ کرم VEVOR کسٹمر سپورٹ سے رابطہ کریں۔
8. وضاحتیں
Detailed technical specifications for the VEVOR 60L Oil-Free Air Compressor:
| فیچر | تفصیلات |
|---|---|
| ماڈل نمبر | FB1500D-221BS-10C60 |
| ٹینک کی صلاحیت | 15 گیلن / 60 لیٹر |
| طاقت | 1.25 کلو واٹ (2 HP) |
| رفتار | 1400 RPM (EU/AU) / 1680 RPM (US) |
| بہاؤ کی شرح | 5.3 CFM |
| زیادہ سے زیادہ ہوا کا دباؤ | 125 پی ایس آئی |
| Cold Flow Rate | 5.3 SCFM ± 10% at 90 PSI |
| شور کی سطح | ≤ 78 ڈی بی |
| مواد | Alloy Steel (Q235B Structural Steel for tank) |
| والیومtage | 220V AC |
| شے کا وزن | 37.0 کلوگرام / 81.57 پونڈ |
| طول و عرض (L x W x H) | 720 x 390 x 710 ملی میٹر / 28.3 x 15.4 x 28.0 انچ |
شکل 8.1: طرف view of the VEVOR 60L oil-free air compressor, detailing its physical dimensions and presenting a concise table of technical specifications.

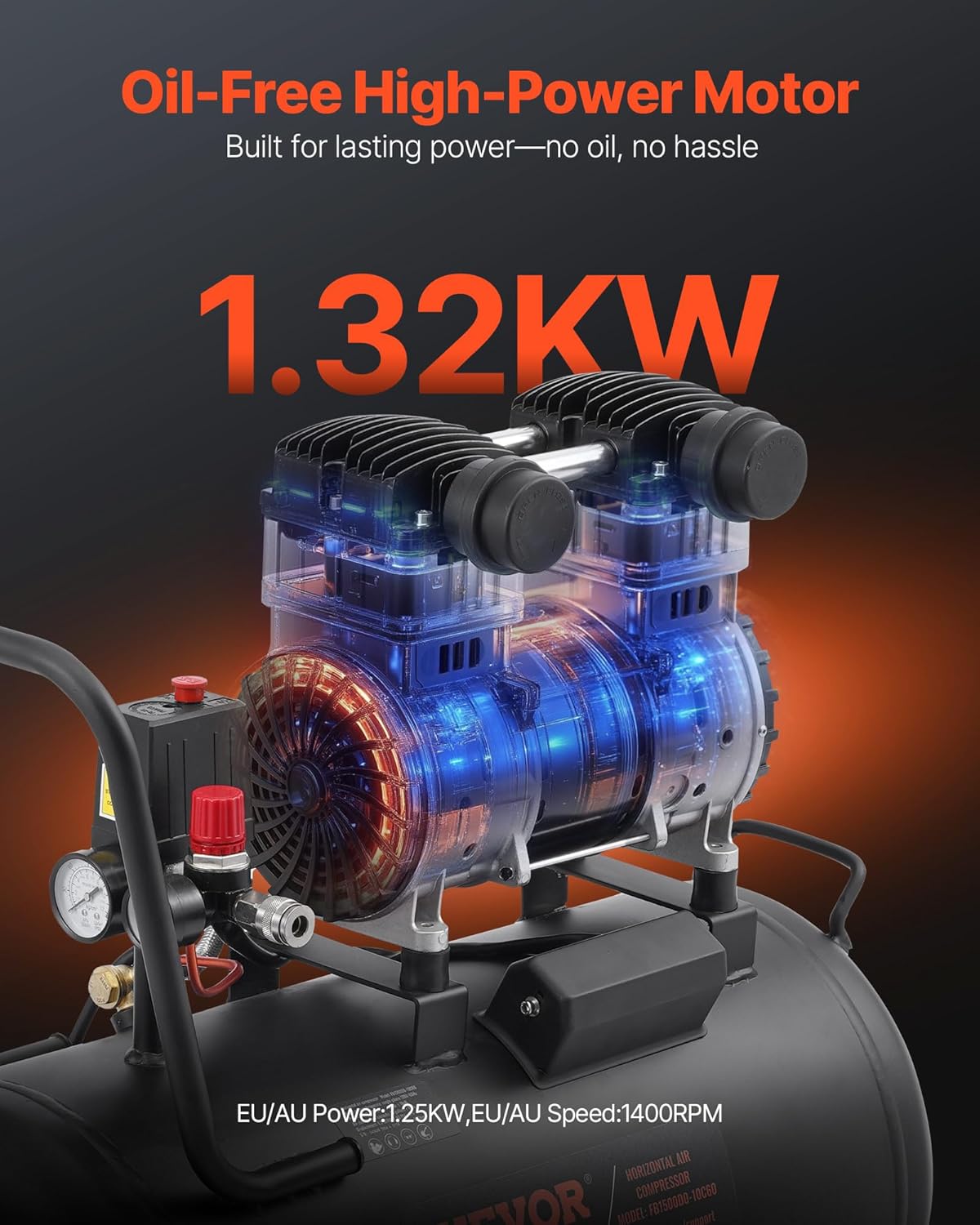

Figure 8.2: This image illustrates the internal components of the VEVOR air compressor's motor, emphasizing its oil-free design and high power output of 1.32KW (1.25KW for EU/AU) and 1400 RPM speed, ensuring efficient and maintenance-free operation.
Figure 8.3: This image demonstrates the advanced noise-reduction features of the compressor, including a thick sound muffler, rubber muffler pipe, and filter cotton, which collectively reduce operational noise to a quiet 78 dB, comparable to a television.
شکل 8.4: ایک کٹا وے view of the air tank reveals its robust 3-layer construction, designed for safety and leak-free assurance. The layers include a rust and wear-resistant coating, a plastic powder attachment layer, and a core of Q235B structural steel, ensuring durability and resistance to high pressure.
9 آفیشل پروڈکٹ ویڈیوز
اس وقت سرایت کرنے کے لیے کوئی سرکاری پروڈکٹ ویڈیوز دستیاب نہیں ہیں۔
10. وارنٹی اور سپورٹ
VEVOR مصنوعات کو استحکام اور کارکردگی کے لیے ڈیزائن کیا گیا ہے۔ وارنٹی کی معلومات، تکنیکی معاونت، یا سروس سے متعلق پوچھ گچھ کے لیے، براہ کرم اپنے پروڈکٹ کے ساتھ شامل وارنٹی کارڈ سے رجوع کریں یا سرکاری VEVOR ملاحظہ کریں۔ website. Please have your model number (FB1500D-221BS-10C60) and purchase date available when contacting support.
