تعارف
This manual provides essential information for the safe and effective operation of your Datewink Mini Moving Head Light, Model ZQ02375. Please read these instructions thoroughly before installation and use, and retain them for future reference. This device is designed for stage lighting applications in small venues, offering versatile lighting effects.
حفاظتی ہدایات
- بجلی کی فراہمی: ان پٹ والیوم کو یقینی بنائیںtage (AC100V-240V 50/60Hz) matches your local power supply.
- گراؤنڈنگ: بجلی کے جھٹکے سے بچنے کے لیے آلے کو ہمیشہ گراؤنڈ پاور آؤٹ لیٹ سے جوڑیں۔
- وینٹیلیشن: وینٹیلیشن کے سوراخوں کو مسدود نہ کریں۔ زیادہ گرم ہونے سے بچنے کے لیے یونٹ کے ارد گرد ہوا کا مناسب بہاؤ یقینی بنائیں۔
- درجہ حرارت: Maintain a minimum distance of 0.20m from flammable materials. The maximum temperature of the external surface is 120°C.
- نمی: آلے کو بارش یا نمی کے سامنے نہ رکھیں۔ ڈی میں اس کے استعمال سے گریز کریں۔amp یا گیلے ماحول۔
- ہینڈلنگ: احتیاط سے ہینڈل کریں۔ یونٹ کو گرانے یا سخت اثرات کے تابع کرنے سے گریز کریں۔
- سروسنگ: تمام خدمات کو اہل اہلکاروں سے رجوع کریں۔ یونٹ کو خود ٹھیک کرنے کی کوشش نہ کریں۔
- آنکھوں کی حفاظت: Avoid direct eye exposure to the light source, especially the green laser, as it can cause eye damage.
پیکیج کے مشمولات
تصدیق کریں کہ نیچے دی گئی تمام اشیاء آپ کے پیکیج میں شامل ہیں:
- Datewink Mini Moving Head Light (ZQ02375)
- پاور کیبل
- Light Hook Bracket
- بڑھتے ہوئے پیچ (2)
- ریموٹ کنٹرول
- ہدایت نامہ
پروڈکٹ ختمview

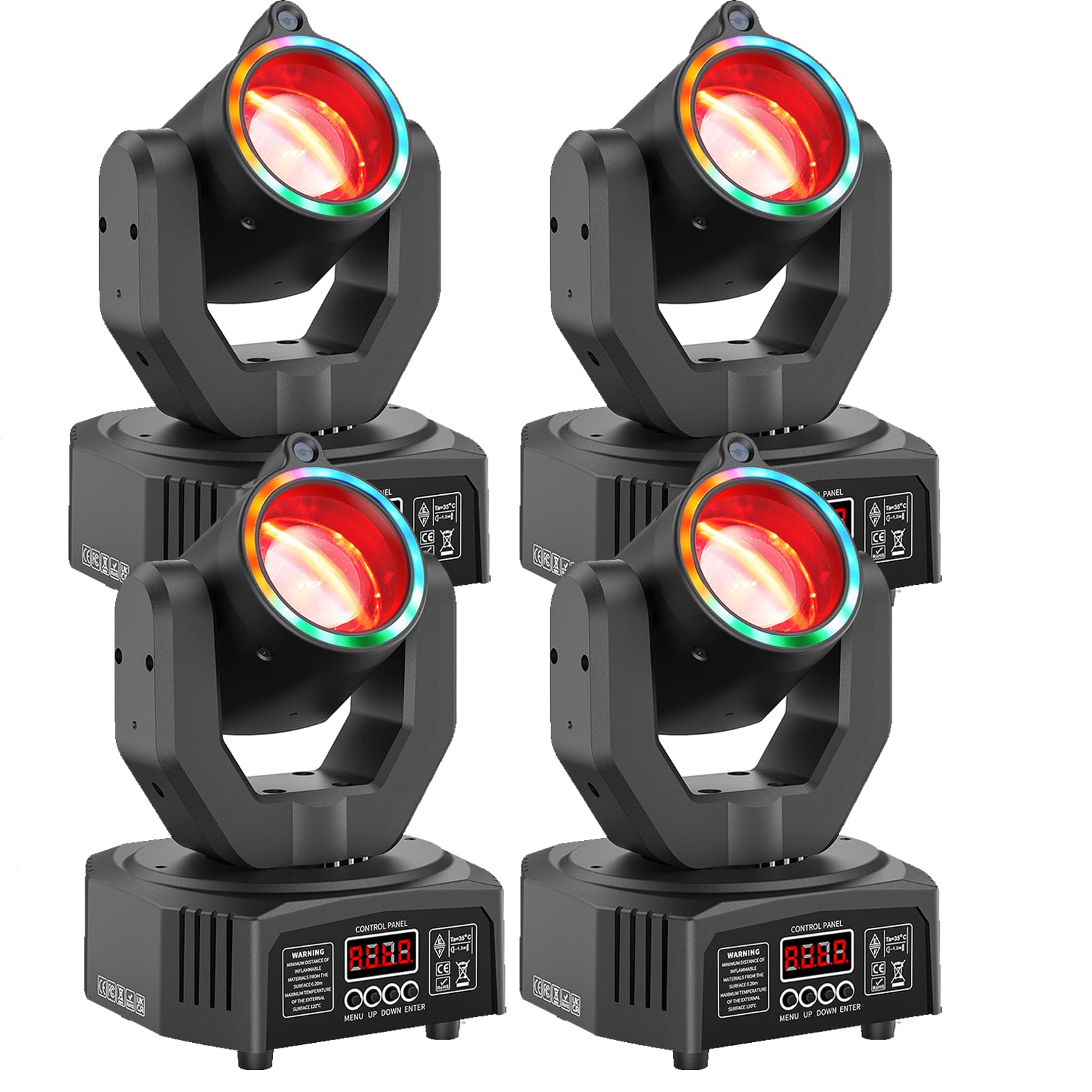

Familiarize yourself with the components of your Datewink Mini Moving Head Light.
- روشنی کا ذریعہ: Features 3x 10W RGBW Beam LEDs, 12x 0.2W RGB LEDs, and a green beam light for diverse effects.
- کنٹرول پینل: A 4-digit digital display with 4-key buttons for menu navigation and settings adjustment.
- DMX پورٹس: DMX IN and DMX OUT ports for connection to DMX controllers.
- پاور کنکشن: Standard power input for AC100V-240V.

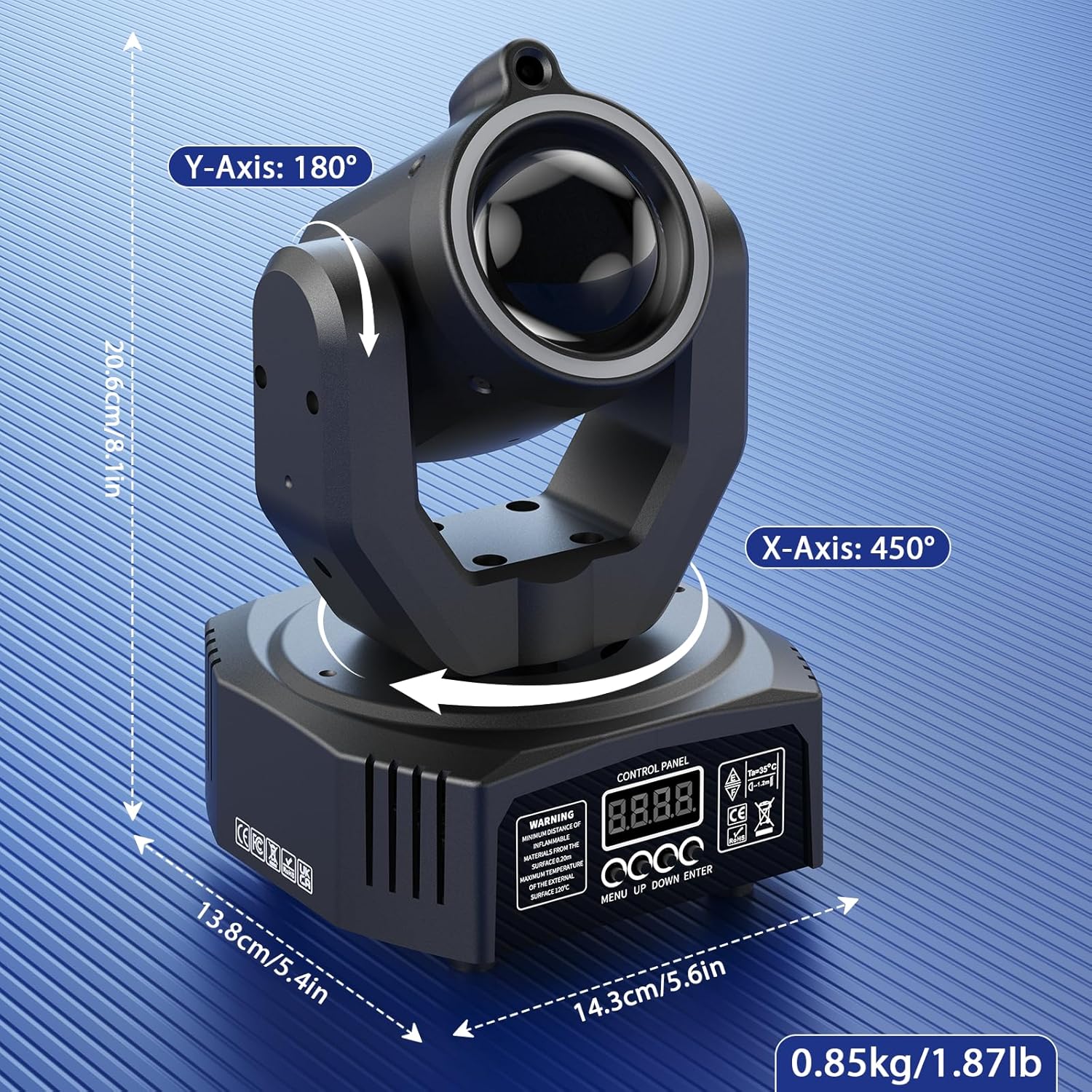

- حرکت: X-Axis (Pan) rotation up to 450°, Y-Axis (Tilt) rotation up to 180°.
- کولنگ سسٹم: Integrated fan for efficient heat dissipation, ensuring stable operation and extended LED lifespan.
سیٹ اپ
- پیک کھولنا: Carefully remove the light from its packaging and inspect for any damage.
- چڑھنا:
- For overhead installation, securely attach the light hook bracket using the provided screws. Ensure the mounting surface or truss can support the weight of the fixture.
- Alternatively, the unit can be placed on a stable, flat surface using its integrated feet.
- پاور کنکشن: Connect the power cable to the unit's power input and then to a suitable grounded power outlet.
- DMX کنکشن (اختیاری): If using a DMX controller, connect a DMX cable from the DMX OUT of your controller to the DMX IN of the first light. For multiple lights, daisy-chain them by connecting the DMX OUT of the first light to the DMX IN of the next, and so on.
آپریٹنگ موڈز
The Datewink Mini Moving Head Light offers multiple operating modes for versatile control:
- Auto-Run Mode: The light cycles through pre-programmed patterns and effects automatically.
- ساؤنڈ ایکٹیویشن موڈ: The light reacts to ambient sound or music, changing patterns and movements in sync with the beat.
- ماسٹر سلیو موڈ: Connect multiple units. One unit acts as the master, controlling all other connected slave units to synchronize effects.
- DMX512 موڈ: For professional control, connect to a DMX controller to customize every aspect of the light's movement, color, and effects using 13 DMX channels.
- ریموٹ کنٹرول موڈ: Use the included infrared remote control for convenient wireless operation.
Video 1: Demonstration of Datewink Mini Moving Head Light features. This video showcases the various lighting effects, movement, and control options of the product.
ریموٹ کنٹرول آپریشن
شامل ریموٹ کنٹرول مختلف افعال تک آسان رسائی فراہم کرتا ہے:
| بٹن | فنکشن |
|---|---|
| ON | لائٹ آن کرتی ہے۔ |
| آف | لائٹ آف کر دیتی ہے۔ |
| ڈی ایم ایکس | Activates DMX Mode. |
| آٹو | Activates Combined Effect Auto Mode. |
| SPEED+/- | Adjusts the speed of auto effects. |
| آواز | Activates Sound-activated Mode. |
| MIC+/- | Adjusts sound sensitivity in Sound-activated Mode. |
| 1-9، 0 | Selects specific pre-programmed effects (e.g., Red Beam LED, Green Starfield Light, Strobe, etc.). |
دیکھ بھال
- صفائی: Regularly clean the lens and housing with a soft, lint-free cloth. Do not use abrasive cleaners or solvents.
- وینٹیلیشن: Ensure the ventilation grilles are free from dust and debris to maintain optimal cooling.
- ذخیرہ: جب استعمال میں نہ ہو تو، روشنی کو خشک، دھول سے پاک ماحول میں محفوظ کریں، ترجیحاً اس کی اصل پیکیجنگ یا حفاظتی کیس میں۔
- معائنہ: Periodically check power cables and DMX connections for any signs of wear or damage.
خرابی کا سراغ لگانا
| مسئلہ | ممکنہ وجہ | حل |
|---|---|---|
| کوئی طاقت نہیں۔ | Power cable disconnected; no power from outlet; blown fuse. | پاور کیبل کنکشن چیک کریں؛ دوسرے آلے کے ساتھ ٹیسٹ آؤٹ لیٹ؛ اگر ضروری ہو تو فیوز کو تبدیل کریں. |
| روشنی ریموٹ کا جواب نہیں دے رہی ہے۔ | Remote batteries low/dead; remote not pointed at sensor; interference. | Replace remote batteries; ensure clear line of sight to the light's sensor; reduce interference. |
| DMX کنٹرول کے مسائل | Incorrect DMX address; faulty DMX cable; DMX terminator missing. | Verify DMX address settings; check DMX cables for damage; use a DMX terminator on the last fixture in the chain. |
| Light not moving/stuck | Obstruction; internal error. | Check for physical obstructions; power cycle the unit. If problem persists, contact support. |
وضاحتیں
| فیچر | تفصیل |
|---|---|
| ماڈل نمبر | ZQ02375 |
| ان پٹ جلدtage | AC100V-240V 50 / 60Hz |
| روشنی کا ذریعہ | 3x 10W RGBW Beam LED, 12x 0.2W RGB LEDs, 1x Green Beam Light |
| روشنی کا ذریعہ واٹtage | 50 واٹ |
| بہترین پروجیکشن فاصلہ | 3-5 میٹر |
| Average LED Life | 10,000 گھنٹے |
| ڈممنگ وکر | 0-100% لکیری مدھم |
| اسٹروب ریٹ | 1-20Hz |
| X-Axis (Pan) Movement | 450° |
| Y-Axis (Tilt) Movement | 180° |
| آپریشن موڈز | Auto, Sound Activation, Master-Slave, DMX512, Remote Control |
| کنٹرول چینلز | 13 ڈی ایم ایکس چینلز |
| ڈیٹا کنکشن | تھری کور XLR ان پٹ/آؤٹ پٹ |
| ڈسپلے | 4 عدد ڈیجیٹل ڈسپلے |
| تحفظ کی سطح | آئی پی 20 |
| کام کرنے کا ماحول | -20 ° C سے 40 ° C |
| مواد | Aluminum alloy structure/plastic shell (ABS) |
| پروڈکٹ کے طول و عرض (L x W x H) | 14.3cm x 13.8cm x 20.6cm (5.63"L x 5.43"W x 8.11"H) |
| خالص وزن | 0.85 کلوگرام / 1.87 پونڈ |
وارنٹی اور سپورٹ
This Datewink product is covered by a 180 دن کی صنعت کار کی وارنٹی خریداری کی تاریخ سے. یہ وارنٹی عام استعمال کے تحت مواد اور کاریگری میں نقائص کا احاطہ کرتی ہے۔
For technical support, warranty claims, or any questions regarding your product, please contact Datewink customer service through the retailer where the product was purchased. Please have your model number (ZQ02375) and proof of purchase ready.
